羅茨真空泵的工作原理

作者：胡工 　　　　　編輯：小楊

羅茨真空泵（簡稱羅茨泵）是一種旋轉式變容真空泵，它是由羅茨鼓風機演變而來的。根據羅茨真空泵工作范圍的不同，又分為直排大氣的低級真空羅茨泵；中級真空羅茨泵（又稱機械增壓泵）和高級真空多級羅茨泵。

一般來說，羅茨泵具有以下八個特點：　

1、在較寬的壓強范圍內有較大的抽速；
2、起動快，能立即工作；
3、對被抽氣體中含有的灰塵和水蒸氣不敏感；
4、轉子不必潤滑，泵腔內無油；
5、振動小，轉子動平衡條件較好，沒有排氣閥；
6、驅動功率小，機械摩擦損失小；
7、結構緊湊，占地面積小；
8、運轉維護費用低。

綜合以上八個特點以及對我廠羅茨泵銷售的主要客戶群的研究得出，其在醫藥、冶金、石油化工、造紙、食品、電子工業部門都能得到很好的廣泛應用。

羅茨泵的工作原理：

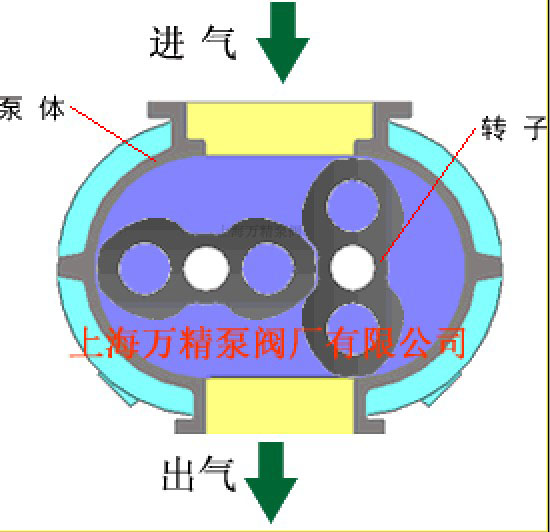

羅茨泵的結構如圖所示。在泵腔內，有二個“8”字形的轉子相互垂直地安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間，轉子與泵殼內壁之間，保持有一定的間隙，可以實現高轉速運行。由于羅茨泵是一種無內壓縮的真空泵，通常壓縮比很低，故高、中真空泵需要前級泵。羅茨泵的極限真空除取決于泵本身結構和制造精度外，還取決于前級泵的極限真空。為了提高泵的極限真空度，可將羅茨泵串聯使用。羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。

我廠的ZJ型羅茨真空泵主要由一對同步高速旋轉的“8”字形轉子與兩個半圓形的泵腔組成。該泵不能單獨排氣，必須與前級泵（如滑閥泵、旋片泵、水環泵、油環泵等）串聯使用。在前級泵進氣口前面串聯上ZJ型羅茨真空泵組成機組可提高前級泵的真空度，在有效荼范圍內呆大大提高抽氣速率。晚茨真空泵的極限壓力由前級泵決定，表中數據為標準配置（配用雙級油封式機械真空泵）時的最低極限壓力。羅茨泵廣泛使用于真空澆鑄、真空熔煉、真空脫氣、真空鍍膜行業及化工醫藥行業的真空蒸餾、真空干燥等。ZJ型羅茨真空泵對小量灰塵不敏感。上海萬精專業生產羅茨真空泵數年，經驗豐富技術一流，歡迎您的來電咨詢。
